Gas-Wasser-Fittings

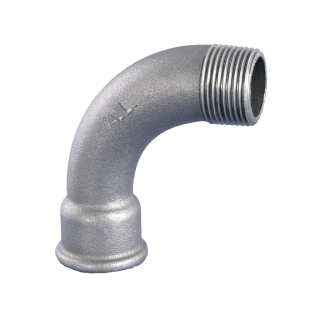

Bogen lang 90° 3/4" I/A Temperguss feuerverzinkt
Nr. 1 G4
Industrie- und Handwerker-Qualität
Die Tempergussfittings der Gröditzer Fittings GmbH mit dem Markenzeichen A.L. entsprechen den Anforderungen der DIN EN 10242 und werden in der Werkstoffsorte EN-GJMB-350-10 (vorher: GTS-35-10) nach Design-Symbol A geliefert.
zum Dichten sind DVGW registrierte Dichtmittel in erforderlicher Menge zu verwenden
siehe unsere weiteren Angebote
Bitte setzen Sie sich bei größerem Bedarf mit uns unter info@diuha.de in Verbindung
Gewindefittings: nach DIN EN 10242, hergestellt aus Temperguss
Markenzeichen: – A. L. –
Werkstoff: EN-GJMB 350-10 (EN-JM1130)
Dimensionen: 1/8 bis 4 Zoll
Anschlussgewinde (DIN EN 10226-1):
konisch aussen (R-Gewinde)
zylindrisch innen (Rp-Gewinde)
Befestigungsgewinde (DIN ISO 228-1) :
zylindrisch außen (G-Gewinde)
zylindrisch innen (G-Gewinde)
geeignet für: Gas- und Wasserinstallation
(bei zusätzlicher Chromatierung nur eingeschränkt einsetzbar)
Ausführung: – Regelausführung schwarz oder verzinkt
– galvanische Verzinkung in blau und schwarz nach DIN EN ISO 4042, Dickschichtpassivierung
Druckbelastung:
-
| |
Betriebsdruck bei Temperaturen |
| Nenndruck ND |
./. 20°C – 120° C |
bis 300° C |
| bar |
bar |
bar |
| 25 |
25 |
20 |
1/2" a 55 b 48 z 42
3/4" a 69 b 60 z 54
Technische Prüfung:
- Zugfestigkeit >350 N/mm?
- Dehnung: >10 %
Qualität des Zinküberzuges:
Die Zinkqualität der verzinkten Tempergussfittings erfüllt das nach
der Trinkwasserverordnung sowie der UBA-Metallpositivliste
vorgeschriebene Minimierungsgebot.
Die Höchstwerte für
Blei/ Pb 0,05 %
Cadmium/ Cd 0,01 %
Antimon/ Sb 0,01 %
Arsen/ As 0,02 %
Wismut/ Bi 0,01 %
Summe Sonstige insgesamt < 0,50 %
werden gemäß DIN 50930, Teil 6 nicht überschritten.
Ausführung: Regelausführung schwarz oder verzinkt
Prüfung:
Betriebsdruck bei Temperaturen
Nenndruck ND ./. 20°C - 120° C bis 300° C
bar bar bar
25 25 20
Dichtheitsprüfung: Durch Anwendung von Druckluft min. 5 bar
